TRANSMIT
La gestion du coefficient de transmission est un peu bizarre dans la version 3.1g de POVray.
Le modèle est linéaire et symétrique pour les utilisations normales du coefficient, c'est-à-dire entre 0 et 1, mais se refuse à être négatif pour le pigment de l'objet (alors qu'il n'y a pas ce refus pour la couleur transmise).
Mais avant d'aller plus loin, une explication s'impose : le coefficient transmit denote normalement le pourcentage de fond qu'une surface laisse apparaître.
- à 0, la surface ne laisse rien passer, elle a une couleur propre bien visible (enfin, selon l'éclairage)..
- à 1, la surface n'a pas de couleur propre visible car son apparence depend entièrement des rayons qui sont réfractés.
En fait, si on appel R la couleur provenant de la réfraction et C celle de la surface (si elle était sans transmission), pour un coefficient t de transmission, la couleur résultante pour t entre 0 et 1 se définit comme ((1-t).C + t.R).
A noter que cette formule reste valide en dehors de l'intervalle [0,1] pour t, et c'est bien ce que fait POVray 3.1g, au moins pour t<0.
Par contre, et sans raison apparente, lorsque t est supérieur à 1, la formule devient brusquement (t.R).
Illustration

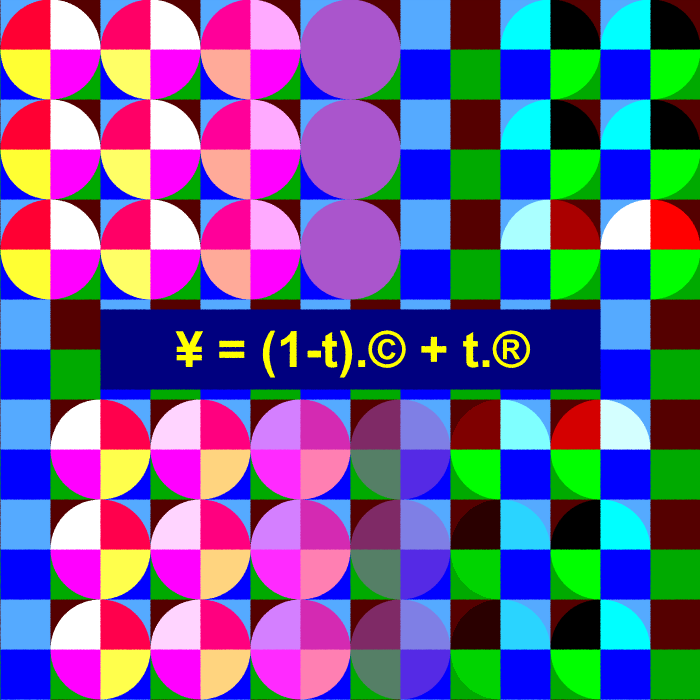

Sur l'image ci-après, le coefficient de transmit est à 0 pour les disques au milieu de l'image, et varie en fonction de la position du disque selon qu'il se trouve à gauche ou à droite.
- Dans la partie du haut, il y a des disques pour les valeurs -3, -2, -1, 0, 1, 2 et 3, alors que dans la partie du bas, il y a les valeurs intermédiaires.
- Les lignes les plus proches du centre (et de la formule) donnent le comportement de pov 3.1g. (c'est une simulation)
- Les lignes les plus extèrieures donnent le comportement avec la formule. (c'est aussi une simulation)
- Les lignes intermédiaires donnent le véritable transmit
J'avais fait cette image pour vérifier ma compréhension du problème, et donc avant le patch, la deuxième ligne était identique à la troisième. Après le patch, c'est avec la première.
- Fichier d'illustration de Transmit
La modification des sources
