Les vues Cabinet, demi-Cabinet et autres similaires

En bref, faire une vue 3D comme dans les cours de dessin industriel et dans les bouquins de mécanique.

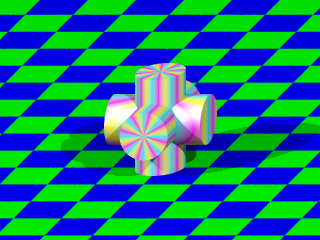

vue en demi-cabinetvue en cabinet
Vue en demi-cabinet (45 degrès)Vue en cabinet(45 degrès)
  1. A priori, ça ressemble à de la caméra orthographique, sauf que il faut incliner le vecteur de profondeur pour avoir un le bon aspect.
  2. Sauf qu'il faut également supprimer les Vista Buffer (avec -UV) pour que Povray veuille bien faire la manip.
  3. Et que l'utilisation de look_at est déconseillée (c'est un euphèmisme).
camera
{ orthographic
  location  <40.0*sqrt(2)/4, 40.0*sqrt(2)/4, -40.0>
  direction <-1*sqrt(2)/4,-1*sqrt(2)/4,1>
  up        5*y
  right     5*4/3*x
  //look_at   <0.0, 0.0,  0.0>
}
camera
{ orthographic
  location  <40.0*sqrt(2)/2, 40.0*sqrt(2)/2, -40.0>
  direction <-1*sqrt(2)/2,-1*sqrt(2)/2,1>
  up        5*y
  right     5*4/3*x
  //look_at   <0.0, 0.0,  0.0>
}
Pour la vue en demi-cabinet Pour la vue en cabinet
